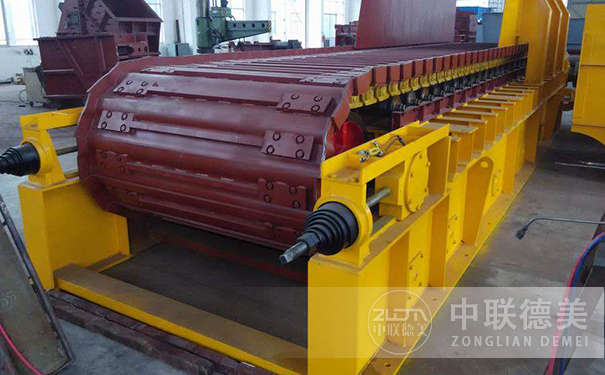

板鏈給料機

產品介紹

板式給料機廣泛地應用在采礦、冶金、建材和煤炭等工業部門。該機主要用于具有一定倉壓的料倉和漏斗下面，將各種大容量物料短距離均勻、連續的輸送給各種破碎、篩分和運輸設備特別是用在初破以下更為合適。它不僅適合處理粗粒物料，對細粒物料也同樣適應?？稍趷毫拥沫h(huán)境中完成繁重的工作，對物料的粒度成分的變化，溫度、粘度、冰霜的影響或冰結的物料都有較大的適應性，給料量均勻準確可靠。在使用中不允許卸空物料及大塊物料直接沖擊鏈板表面，更不允許在鏈板表面上進行爆破。該機可水平安裝，也可傾斜安裝，向上運輸更大傾角為25°。

支架采用優質型材焊接而成的工字型結構，在上、下翼緣板之間焊有若干筋板，兩個工字型主梁由槽鋼、工字鋼組焊為一體，其結構堅固穩定。

突出優勢

鏈板裝置采用履帶鏈結構，與節距誤差小，傳動效率高，運動過程平穩，無需潤滑使用壽命達10年以上。鏈板采用沖壓焊接工藝，使的每塊鏈板之間充分搭接?？朔死现匕?，鏈板之間有縫隙，漏料嚴重的問題。載料板采用16Mn耐磨材料，提高使用壽命。

工作原理

板式給料機在運行過程中，采用高強度推土機模鍛鏈條為牽引件，兩根鏈條繞過安裝在機體頭部的一對驅動鏈輪和機體尾部的一對張緊輪聯成封閉形回路，在兩排鏈條的每個鏈節上裝配了相互交迭的、重型結構的輸送槽而成為一個連續的能夠運載物料的輸送線路。其自重和物料的重量由安裝在機體上多排支重輪、鏈托輪和滑道梁支承。傳動系統經交流變頻調速電動機聯接減速機，再由漲套與驅動裝置直聯驅動運載機構低速運行。將尾部料倉卸入的物料沿輸送線路運至機體的前方排出，實現向下方的工作機械連續均勻喂料的目的。

技術參數
